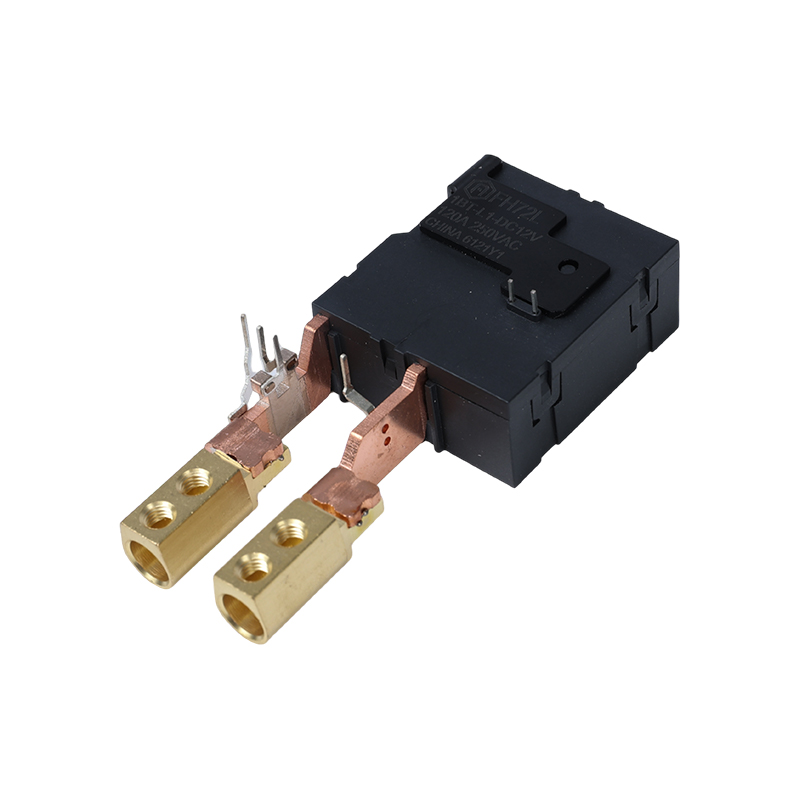

FH72L 120A 磁保持继电器

FH72L 120A 磁保持继电器

特性说明
● 120A 触点切换能力
● 线圈控制单、双线圈可选
● 可根据用户需求订制锰铜分流器、互感器等外接附件
● 线圈与触点间介质耐电压达到 4KV
● 符合 IEC62052-31：2005 UC3 标准
● 环保产品(符合 RoHS)
● 外形尺寸：(48x43x20.8)mm
● 可一体化设计，方便自动化安装和生产
● 抗工频干扰，且一致性好
● 主要用途：智能电表、复合开关、智能家居、新能源

联系我们 下载
  • 产品参数
  • 产品应用
  • 产品简介
产品参数

规格

项目



触点参数

触点形式

1A、 1B

接触电阻(初始值)

≤0.5mΩ(6VDC 1A)

触点材料

AgSnO2





额定负载

控制负载(阻性)

120A   250VAC

最大切换电压

250VAC

最大切换电流

120A

最大切换容量

25000VA







电气性能

绝缘电阻(初始值)

1000MΩ(500VDC)

介质耐电压(初始值)

断开触点间

2000VAC    1min

触点与线圈间

4000VAC    1min

闭合时间

≤30ms

断开时间

≤30ms



机械性能

冲击

稳定性

98m/s2(10g)

强度

980m/s2(100g)

振动

10Hz~55Hz 1.5mm  双振幅

耐久性

机械

7×103 次

电气

ON/OFF=10S/20S

120A   220VAC                                                                         1×103 次(COSφ=1)

使用条件

环境温度

-40℃~85℃

湿度

5%~85%RH

引出端方式

插针式+螺钉式(连接片)

重量

约 121.8g(不带附件)

封装方式

防焊剂型
