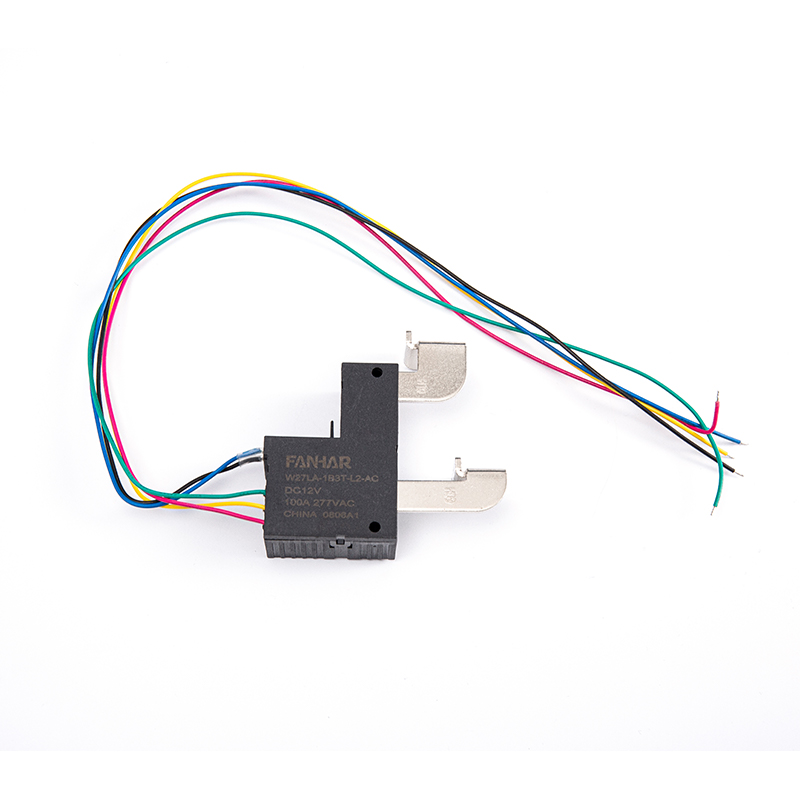

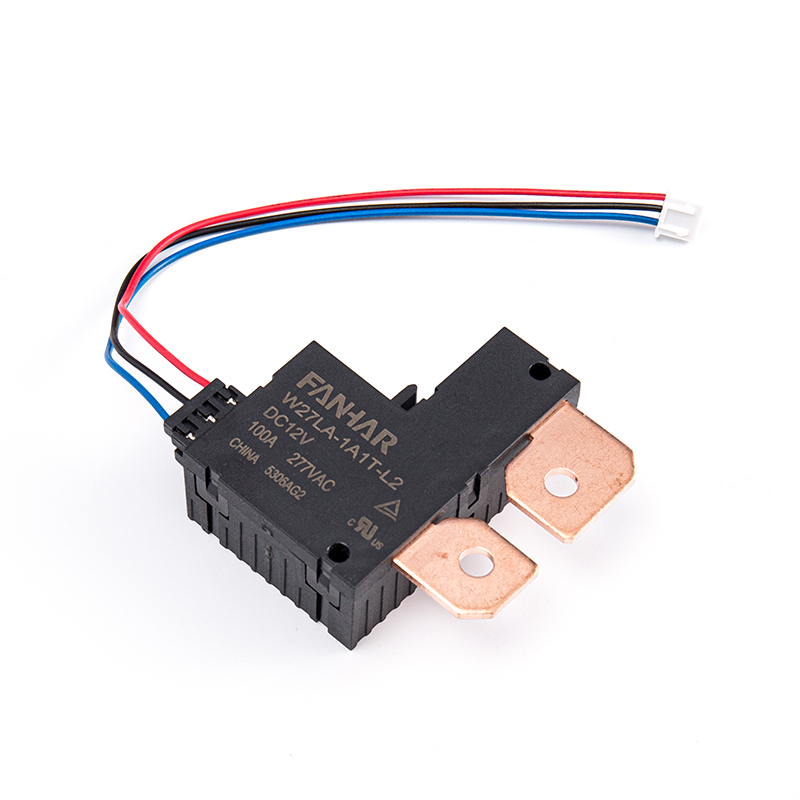

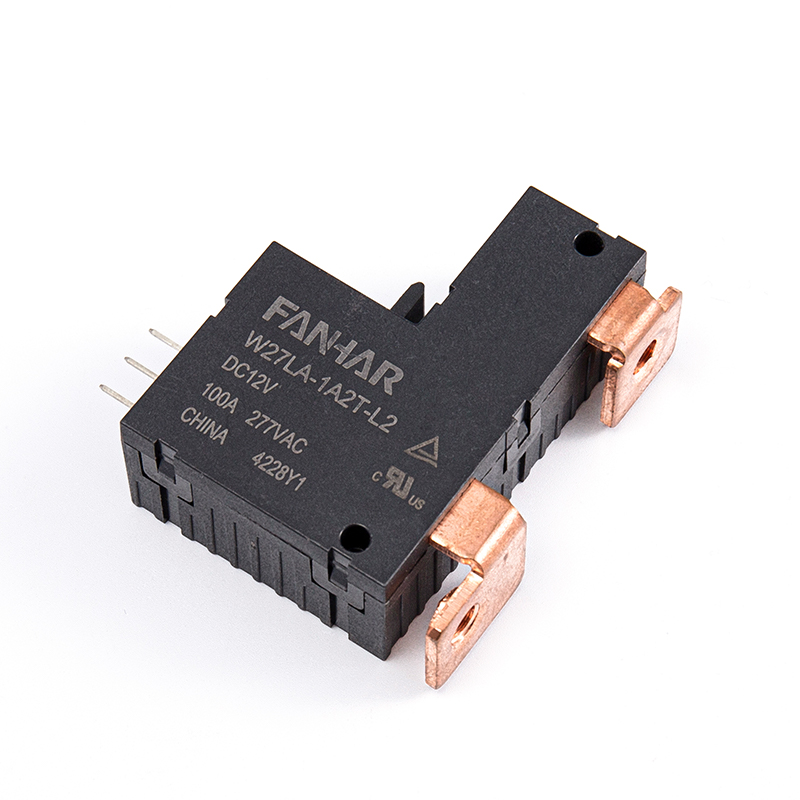

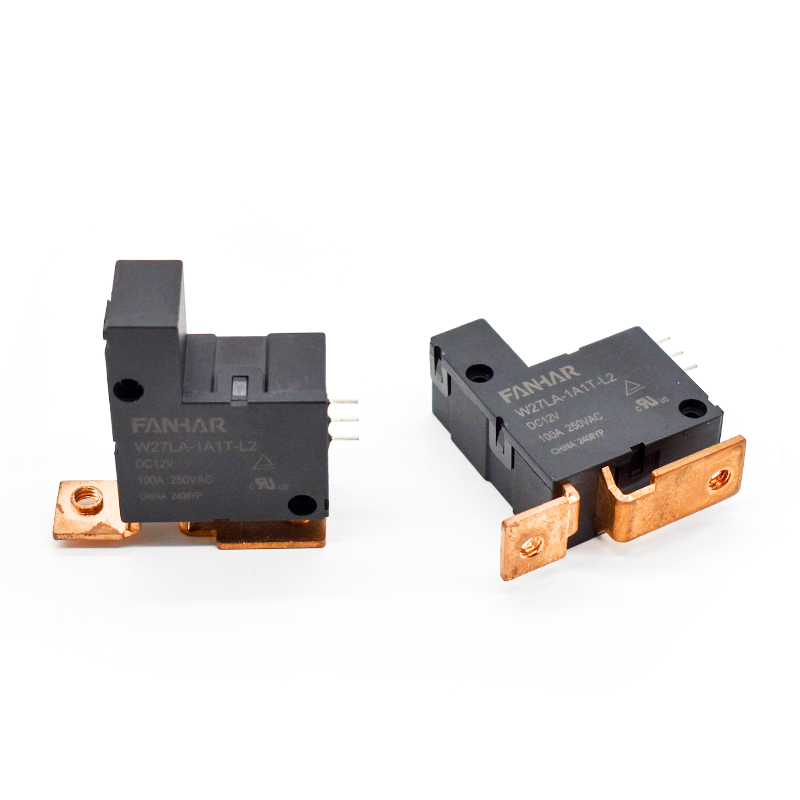

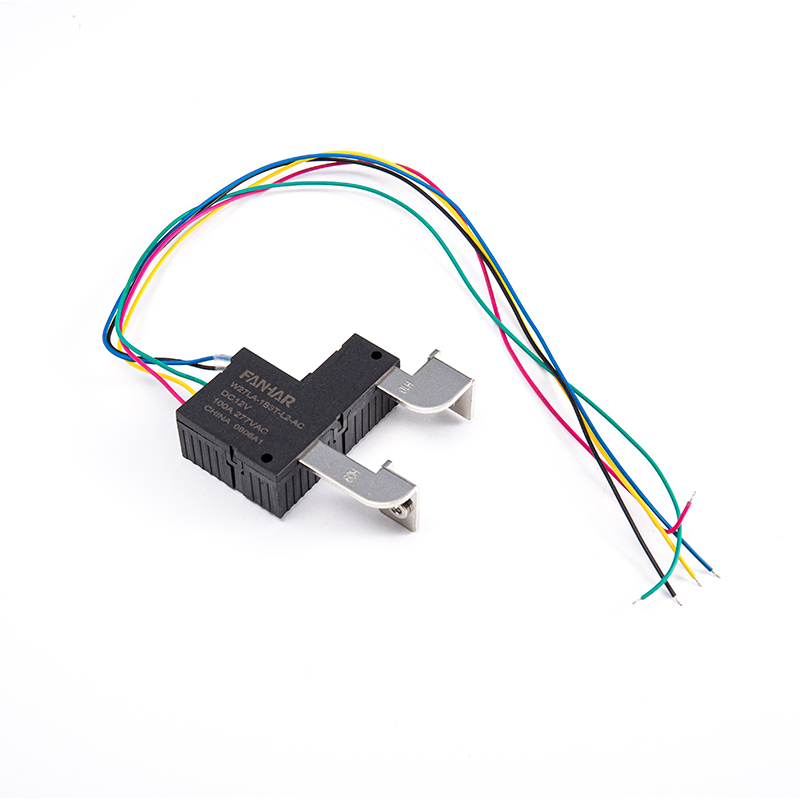

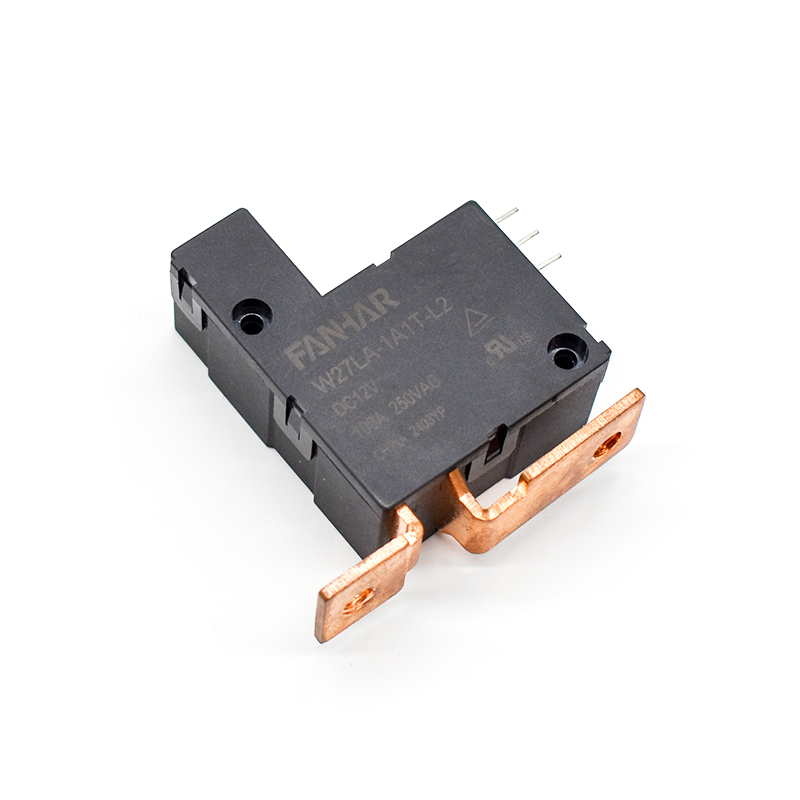

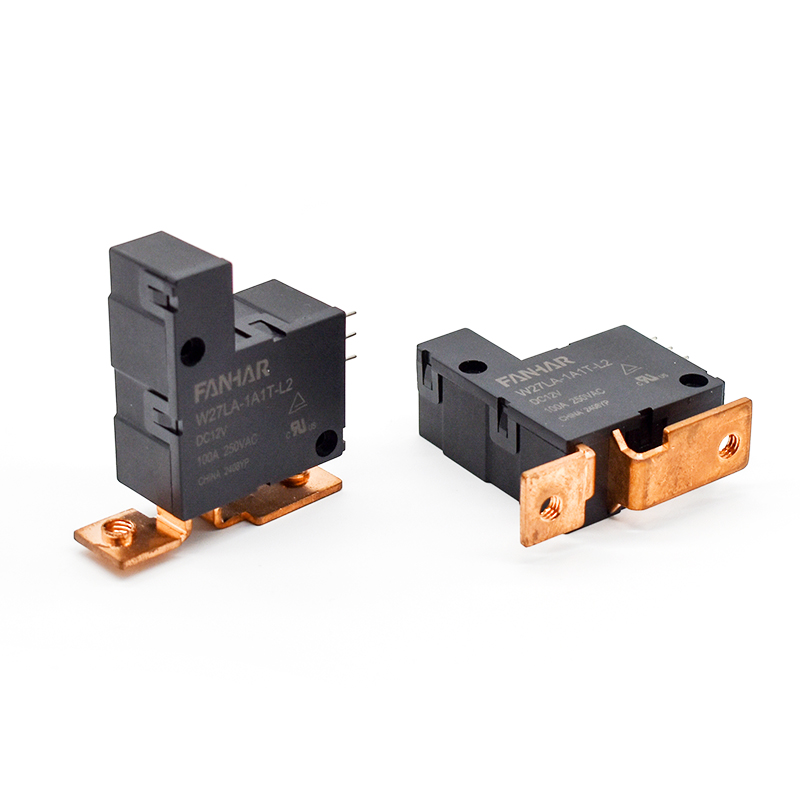

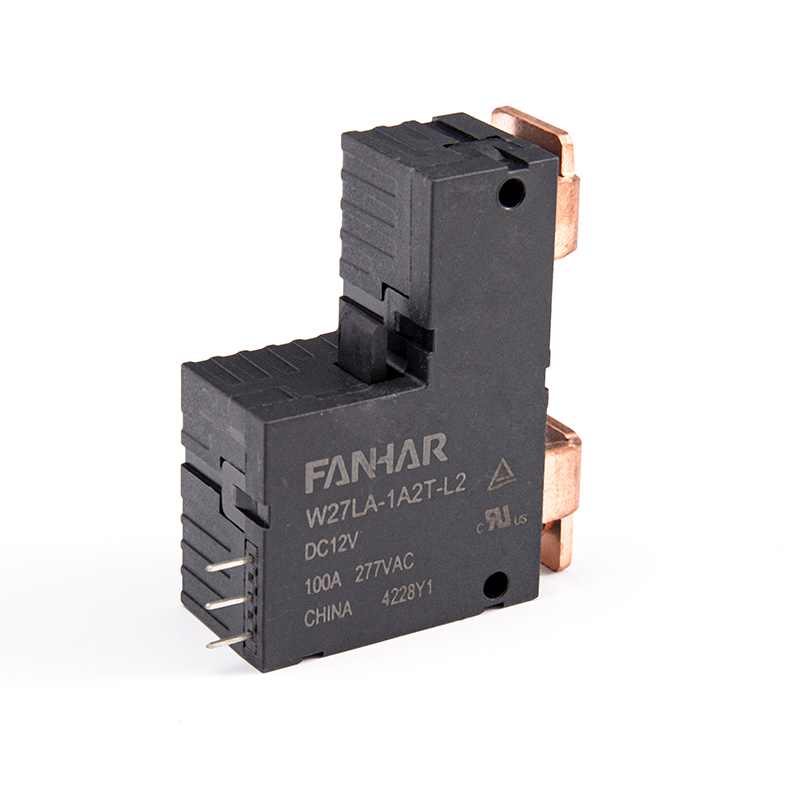

W27LA 100A 200A 新能源继电器 （通过UL、TUV认证）

W27LA 100A 200A 新能源继电器 （通过UL、TUV认证）

特性说明：

  • 120A触点切换能力
  • 满足DC60V 35A直流负载能力
  • 线圈控制单、双线圈可选、辅助检测开关分断状态可选
  • 带手拨开关，可通过手拨开关切换分断状态
  • 可提供触点间隙≥3.0mm的产品，符合欧洲VDE0126光伏标准
  • 线圈与触点间介质耐电压高达4KV
  • 环保产品(符合RoHS)
  • 外形尺寸：(58.0×40.0×20.8)mm
  • 主要用途：光伏新能源、工业控制
联系我们 下载
  • 产品参数
  • 产品应用
  • 产品简介
产品参数

规格

项目



触点参数

触点形式

1A、1B

接触电阻(初始值)

≤1mΩ(6VDC 1A)

触点材料

AgSnO2

额定负载

控制负载(阻性)

100A  277VAC

100A  415VAC

最大切换电压

440VAC

最大切换电流

120A

最大切换容量

41500VA

电气性能

绝缘电阻(初始值)

1000MΩ(500VDC)

耐电压

(初始值)

断开触点间

2500VAC,1分钟

触点与线圈间

4000VAC,1分钟

闭合时间

≤25ms

断开时间

≤25ms

机械性能

冲击

稳定性

98m/s2(10g)

强度

980m/s2(100g)

振动

10Hz～55Hz 1.5mm 双振幅

耐久性

机械

1×106次

电气(室温)

100A  277VAC                          1.5×104次 (ON/OFF=1s/9s)

100A  415VAC                            1×104次 (ON/OFF=1s/9s)

使用条件

环境温度

-40℃～95℃

湿度

5% to 95%

引出端方式

插针式+快连接端子

重量

约95g(不带附件)

封装方式

防焊剂型
