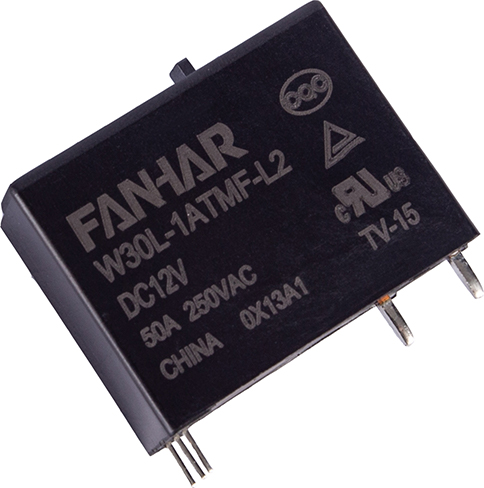

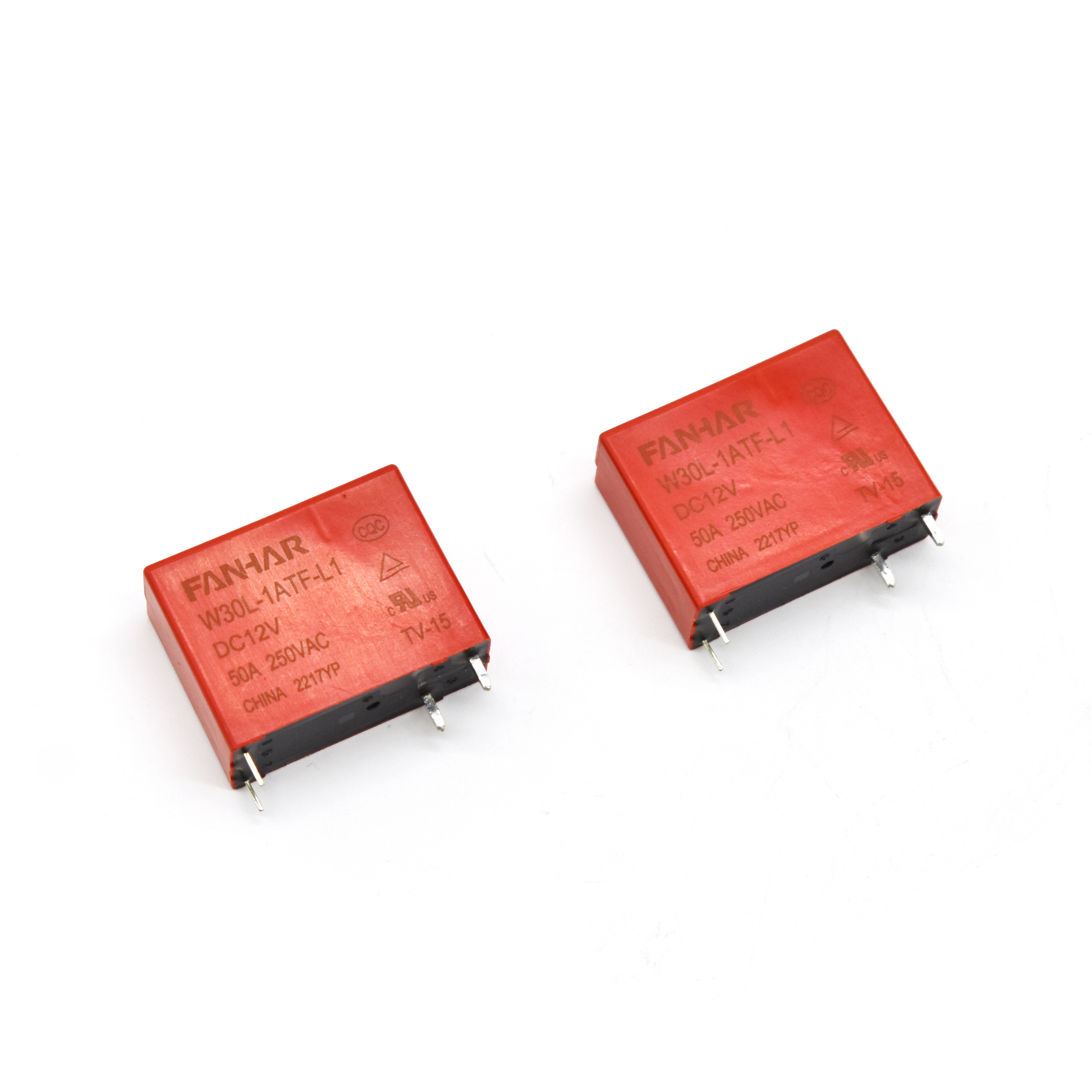

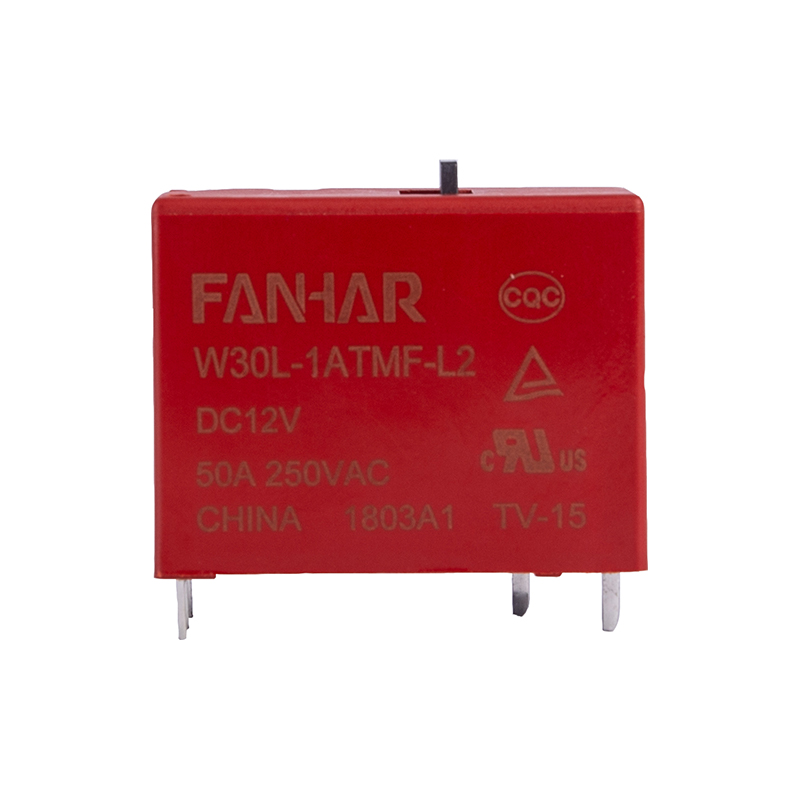

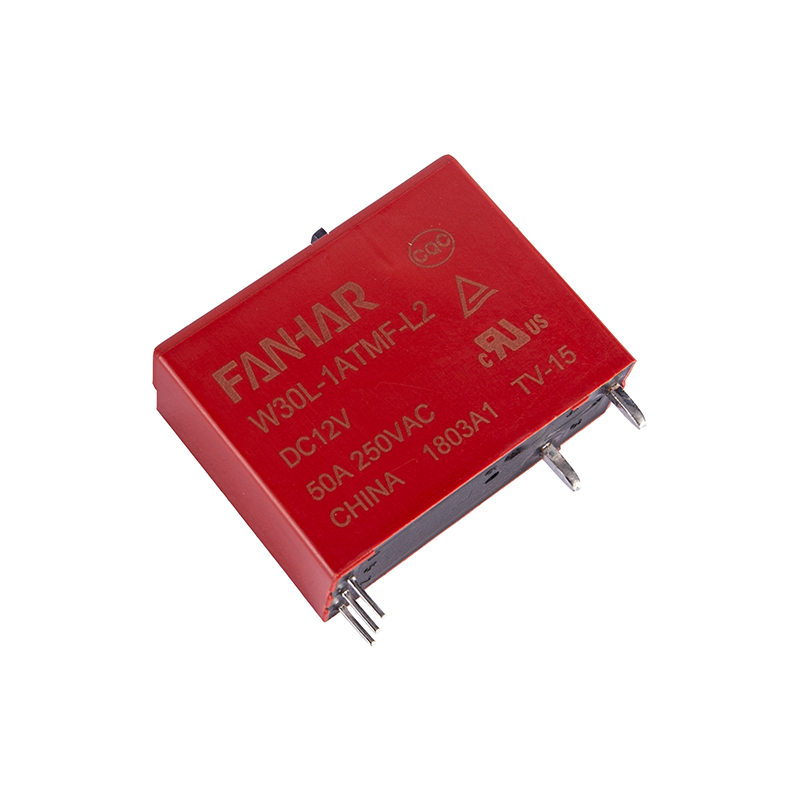

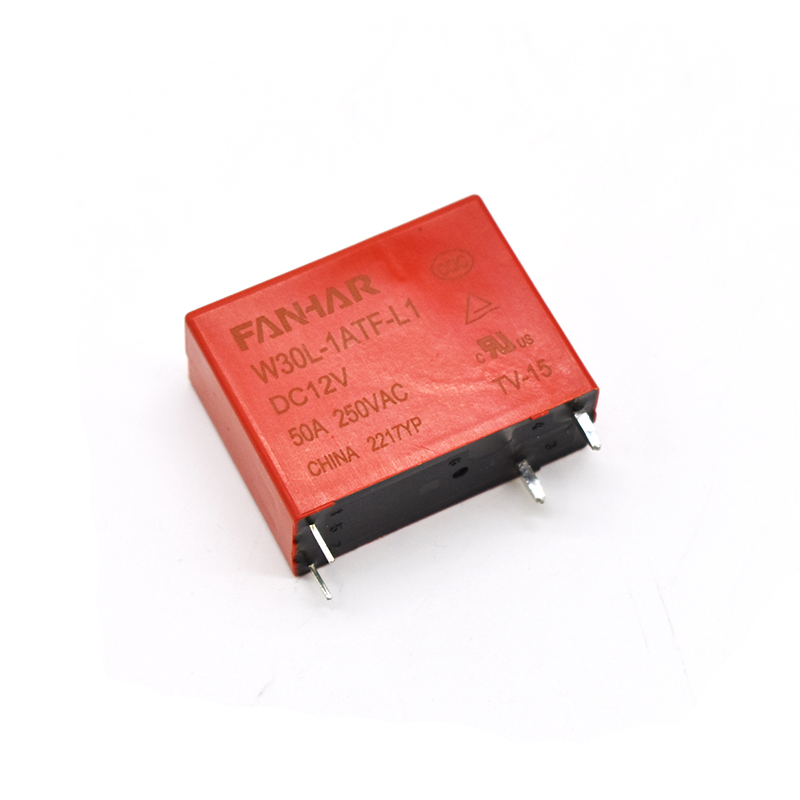

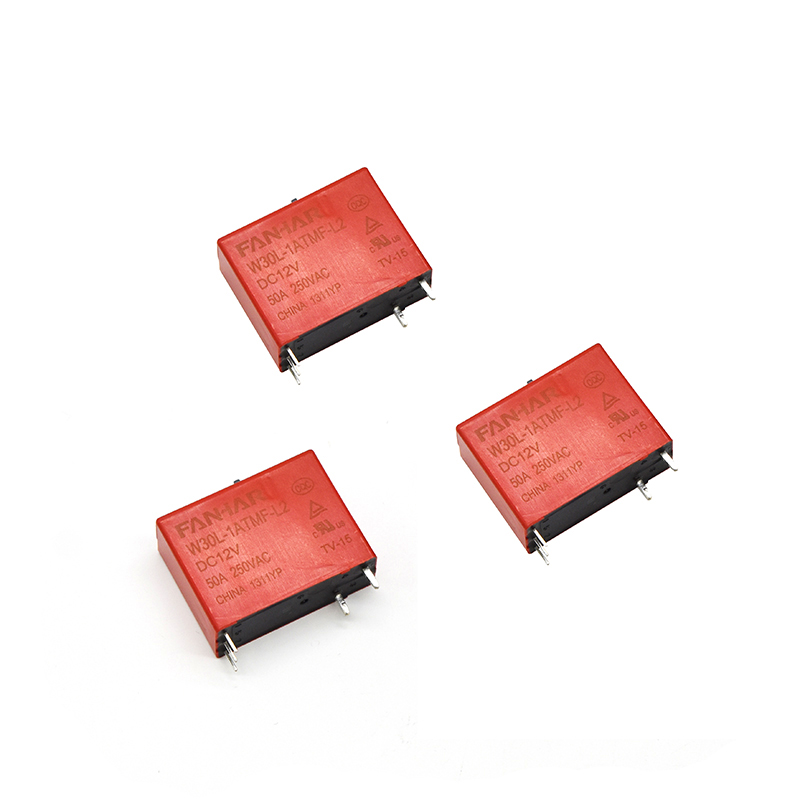

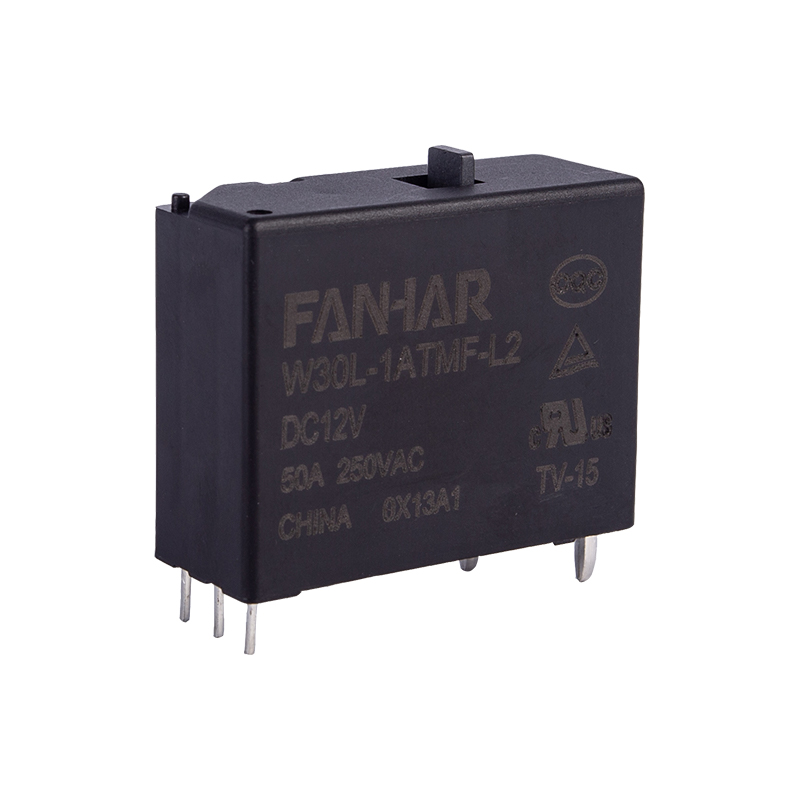

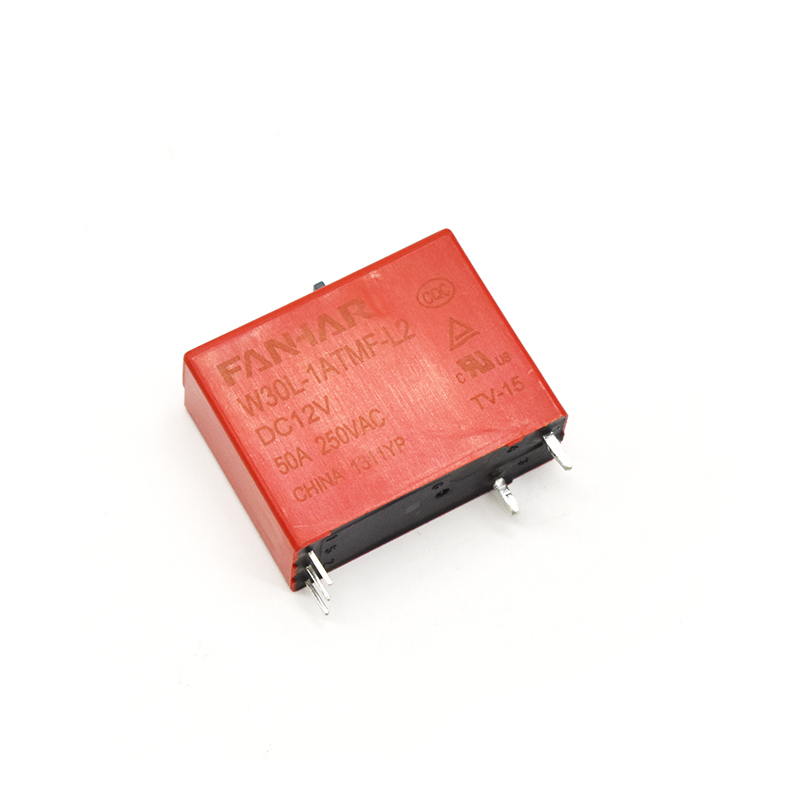

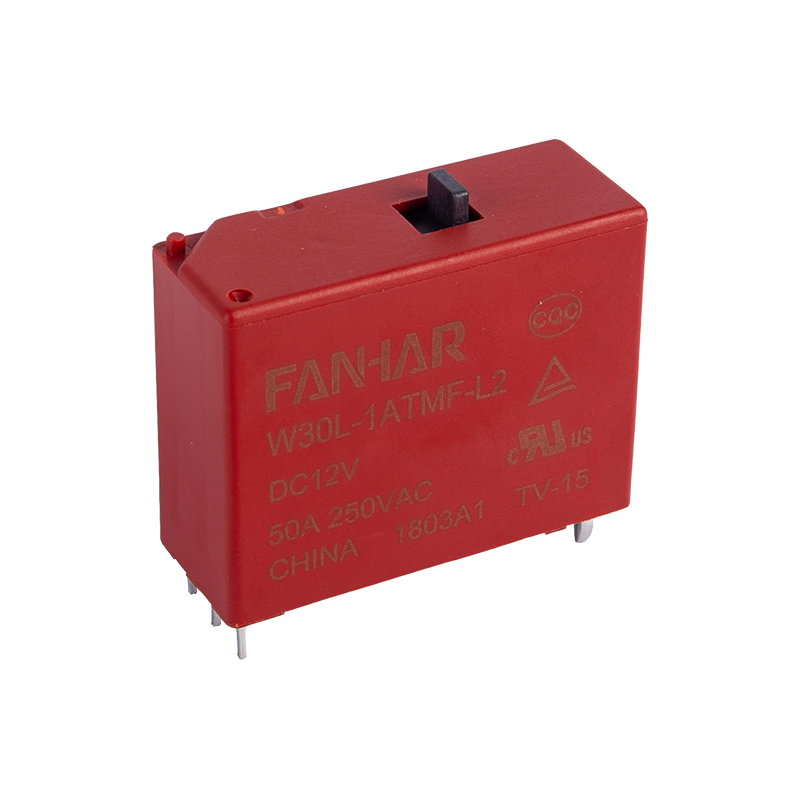

W30L 40A 50A 电力磁保持继电器 (通过UL、TUV、CQC认证)

W30L 40A 50A 电力磁保持继电器 (通过UL、TUV、CQC认证)

特性说明：

  • 50A触点切换能力
  • 可提供触点间隙≥5mm的产品
  • 可提供磁吹灭弧磁保持继电器
  • 具有一组常开/常闭型、一组转换型可选择
  • 浪涌电压(1.2/50μs)：触点与线圈间12KV
  • 触点通断可用手动拨杆控制
  • UL绝缘等级：F级
  • 环保产品(符合RoHS)
  • 外形尺寸：W30L：(39.0×15×30.2)mm、W30LD：(39.0×21.4×30.2)mm
  • 主要用途：智能家居、照明控制
联系我们 下载
  • 产品参数
  • 产品应用
  • 产品简介
产品参数

规格

项目

W30L

W30LD

触点参数

触点形式

1A、1B

1C

1A、1B

接触电阻(初始值)

≤20mΩ(6VDC 1A)

≤10mΩ(50A)

触点材料

AgSnO2

额定负载

控制负载(阻性)

50A  250VAC

40A  250VAC

50A  60VDC

最大切换电压

440VAC

60VDC

最大切换电流

50A

40A

50A

最大切换容量

12500VA

10000VA

3000W

电气性能

绝缘电阻(初始值)

1000MΩ(500VDC)

介质耐电压

(初始值)

断开触点间

2000VAC  1min

1500VAC  1min

2000VAC  1min

触点与线圈间

4000VAC  1min

闭合时间

≤20ms

断开时间

≤20ms

浪涌电(1.2/50μs)

触点与线圈间

12KV

机械性能

冲击

稳定性

98m/s2(10g)

强度

980m/s2(100g)

振动

10Hz~55Hz 1.5mm 双振幅

耐久性

机械

1×106次

1×105次

电气

50A  250VAC

5×104次(COSφ=1) ON/OFF=1S/9S

40A  250VAC            3×104次(COSφ=1)

ON/OFF=3S/3S

50A  60VDC(直流负载)

5×104次

ON/OFF=1S/9S

电气

50A  30VDC(直流负载)

5×104次

ON/OFF=1S/9S

仅限触点间隙1.5mm产品

/

/

使用条件

环境温度

-40℃~85℃

湿度

5%~85%RH
