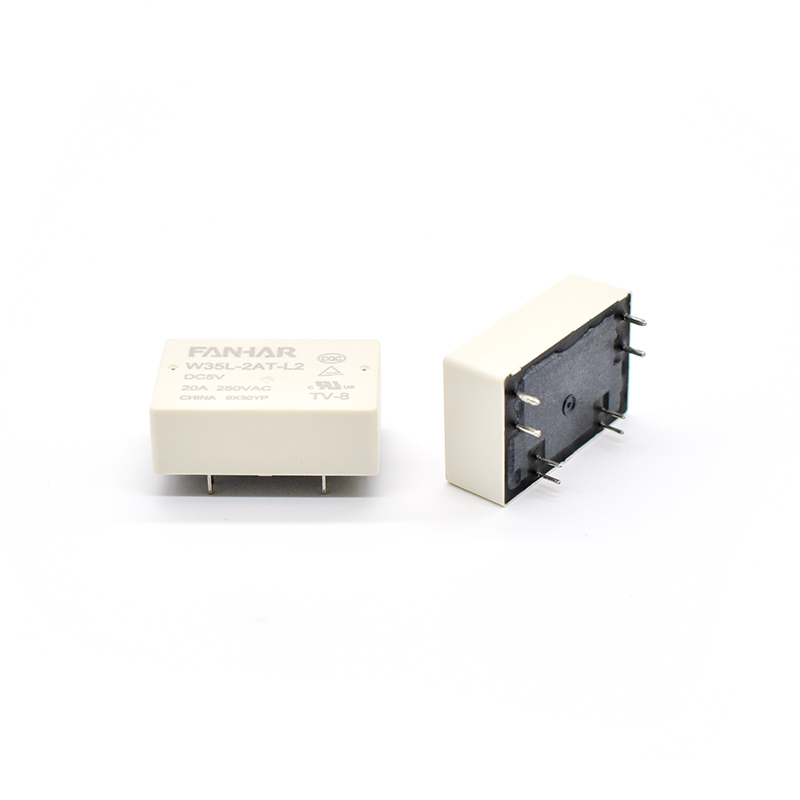

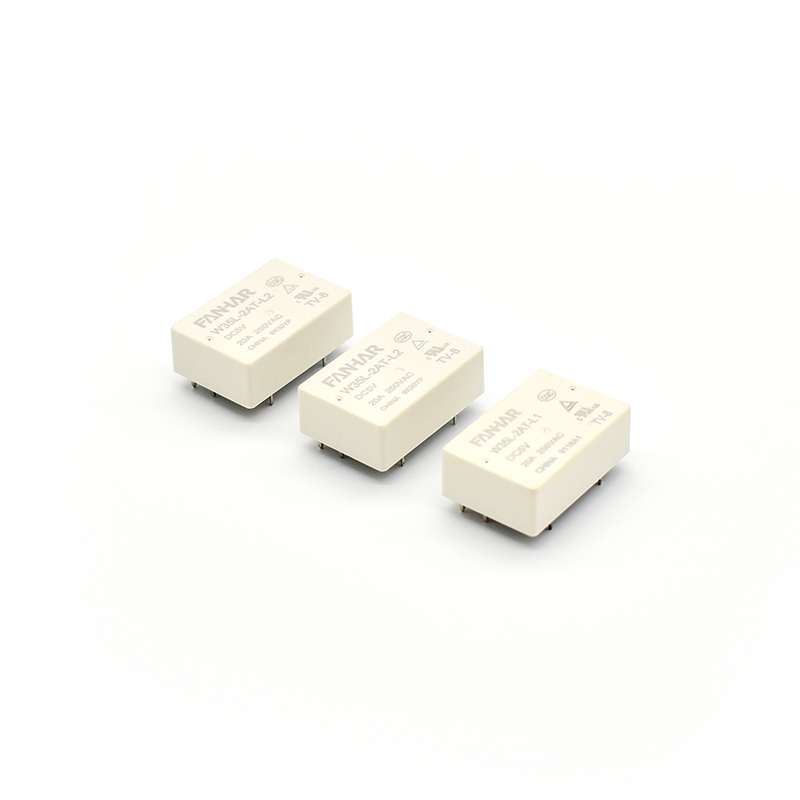

W35L 16A 20A 电力磁保持继电器（通过UL、TUV、CQC认证）

W35L 16A 20A 电力磁保持继电器（通过UL、TUV、CQC认证）

特性说明：

  • 2组20A触点切换能力
  • 线圈控制单、双线圈可选
  • 可提供环境温度105℃的产品
  • 产品高度仅为10mm、适合扁平式安装
  • 触点通断可用手拨开关控制
  • 触点能承受750A 10ms短路冲击电流
  • UL绝缘等级：F级
  • 环保产品(符合RoHS)
  • 外形尺寸：(30.0×20.0×10.0)mm
  • 主要用途：智能家居、智能插座
联系我们 下载
  • 产品参数
  • 产品应用
  • 产品简介
产品参数

规格

项目



触点参数

触点形式

2A、2B、1A1B

接触电阻(初始值)

≤50mΩ(6VDC 1A)

触点材料

AgSnO2

额定负载

控制负载(阻性)

16A  250VAC(标准品)

20A  250VAC

最大切换电压

277VAC

最大切换电流

20A

最大切换容量

4000VA

最小容许负荷

5VDC 100mA

电气性能

绝缘电阻(初始值)

1000MΩ(500VDC)

介质耐电压

(初始值)

断开触点间

1000VAC,1分钟

触点组间

2000VAC,1分钟

触点与线圈间

4000VAC,1分钟

动作时间

≤15ms

复归时间

≤15ms

机械性能

冲击

稳定性

98m/s2(10g)

强度

980m/s2(100g)

振动

10Hz～55Hz 1.5mm 双振幅

耐久性

机械

1×106次

电气(室温)

16A   250VAC                              1×105次(ON/OFF=1s/9s)

20A   250VAC                             5×104次(ON/OFF=1s/9s)

1.5HP 250VAC(马达)                   5×104次(ON/OFF=1s/9s)

使用条件

环境温度

-40℃～85℃/105℃

湿度

5% to 85%

引出端方式

印刷板式

重量

约12g

封装方式

防焊剂型
