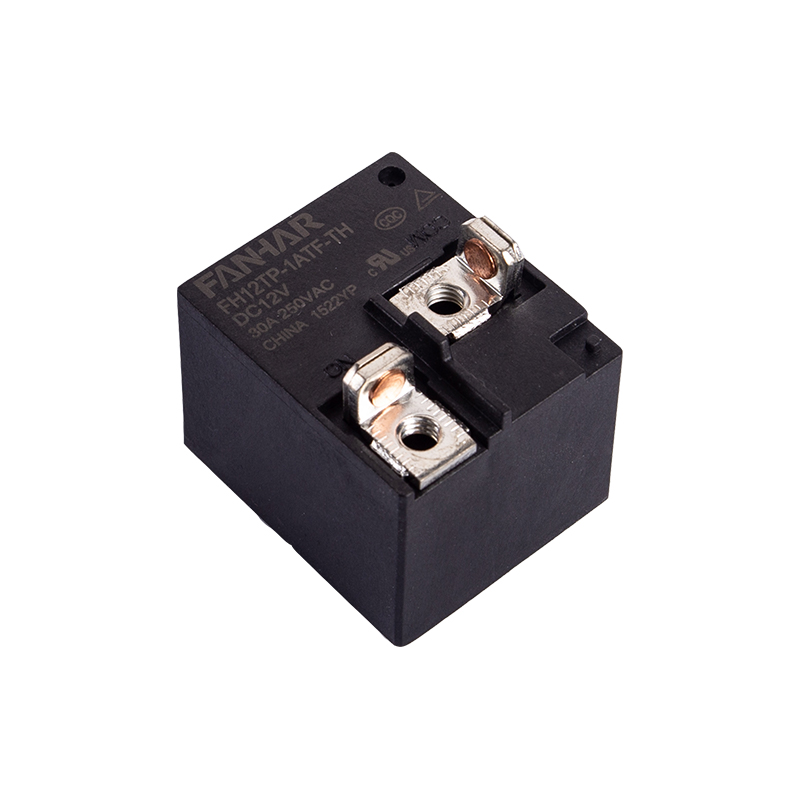

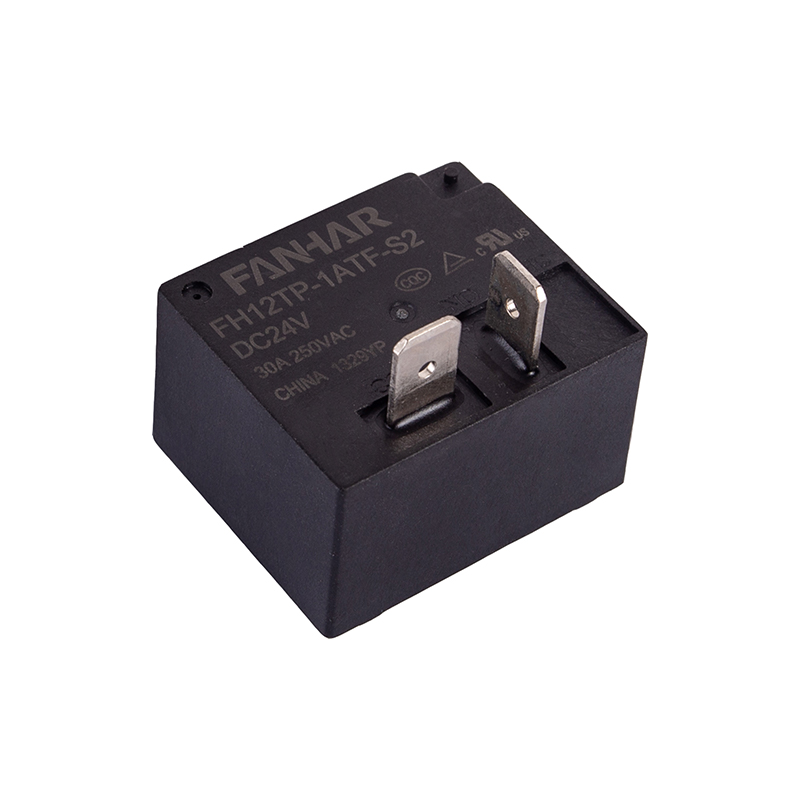

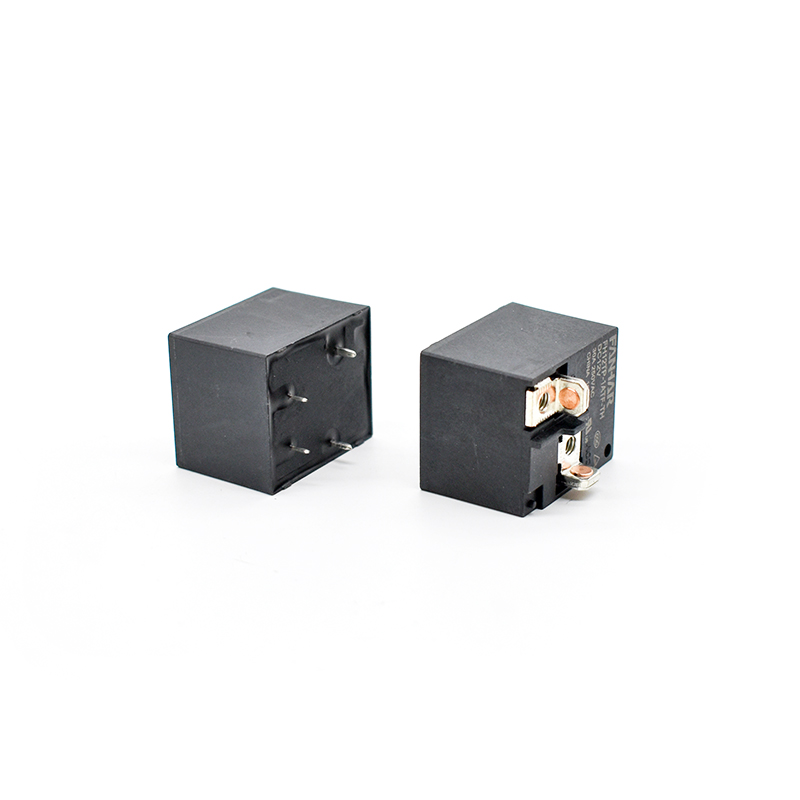

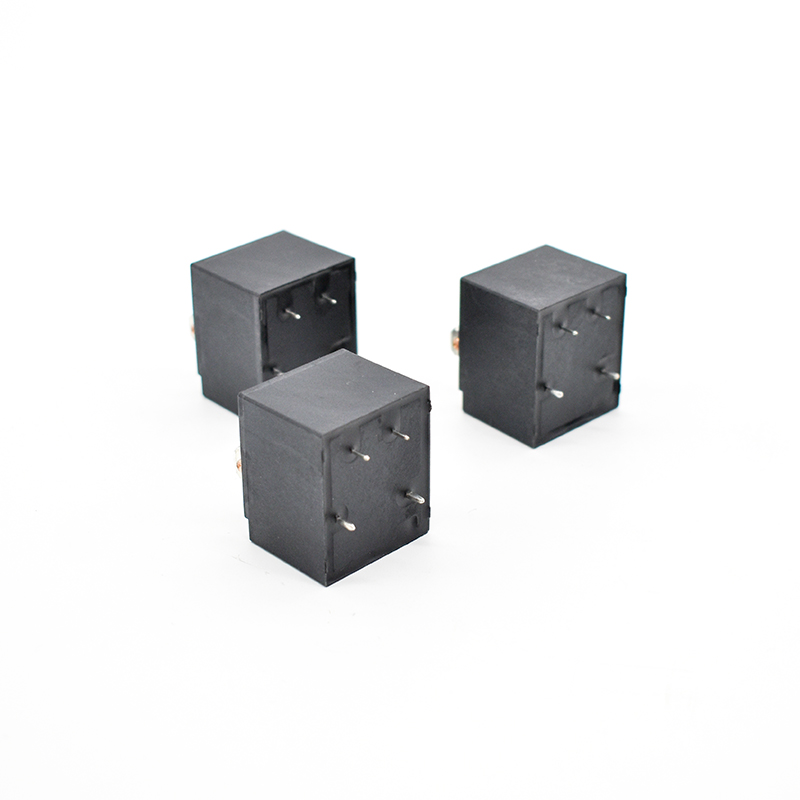

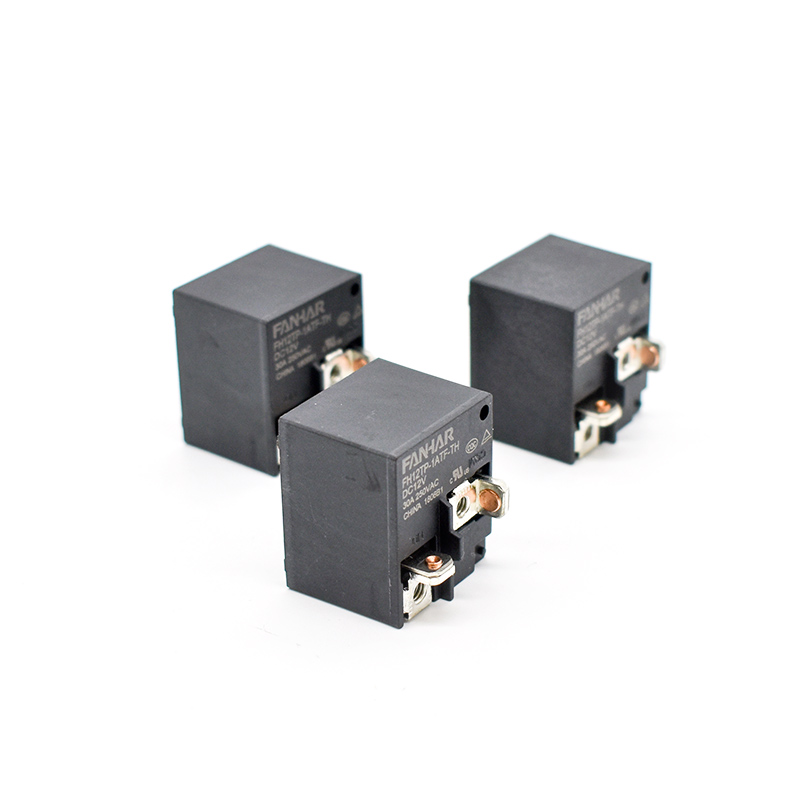

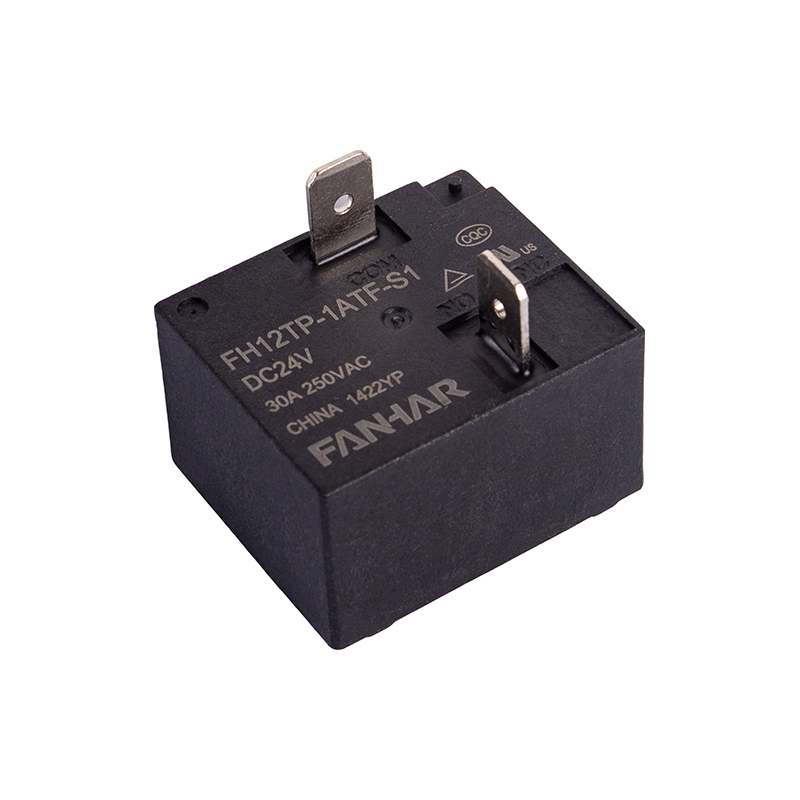

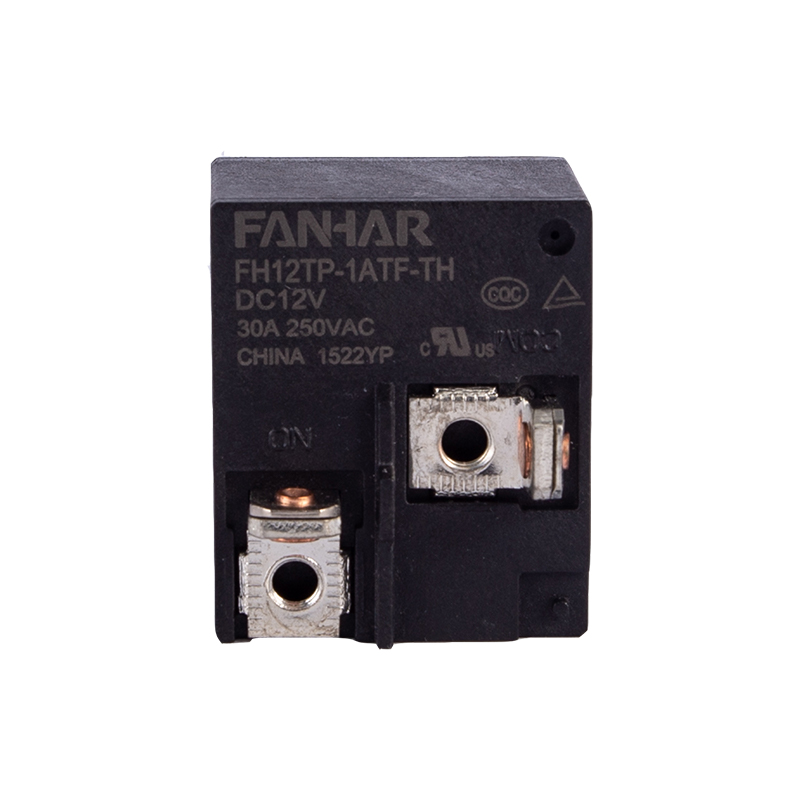

FH12TP 30A 40A 功率继电器 (通过UL、TUV、CQC认证)

FH12TP 30A 40A 功率继电器 (通过UL、TUV、CQC认证)

特性说明：

  • 40A触点切换能力
  • 线圈与触点间介质耐电压达到2.5KV

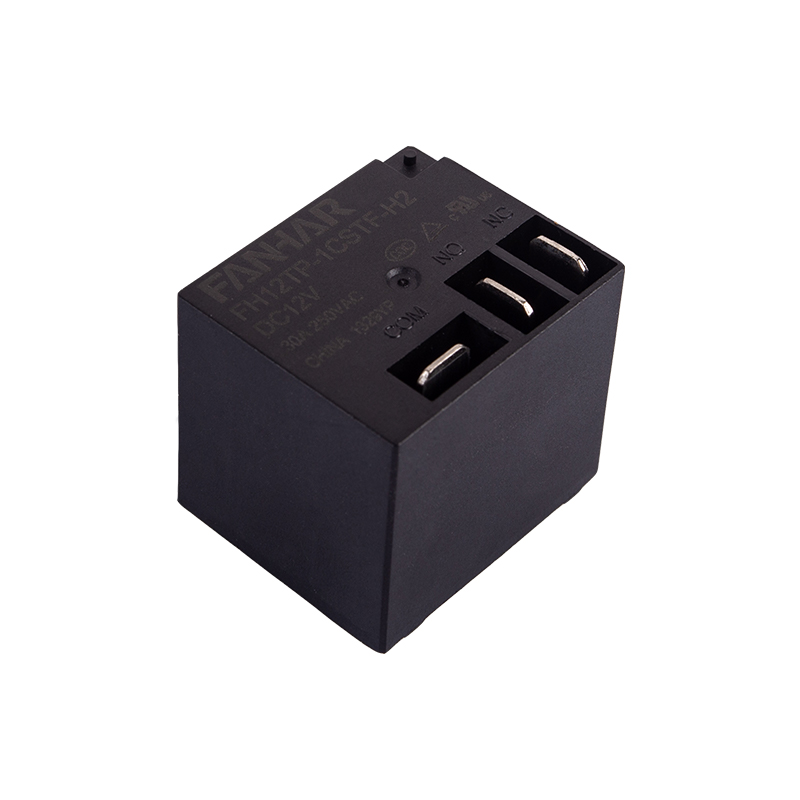

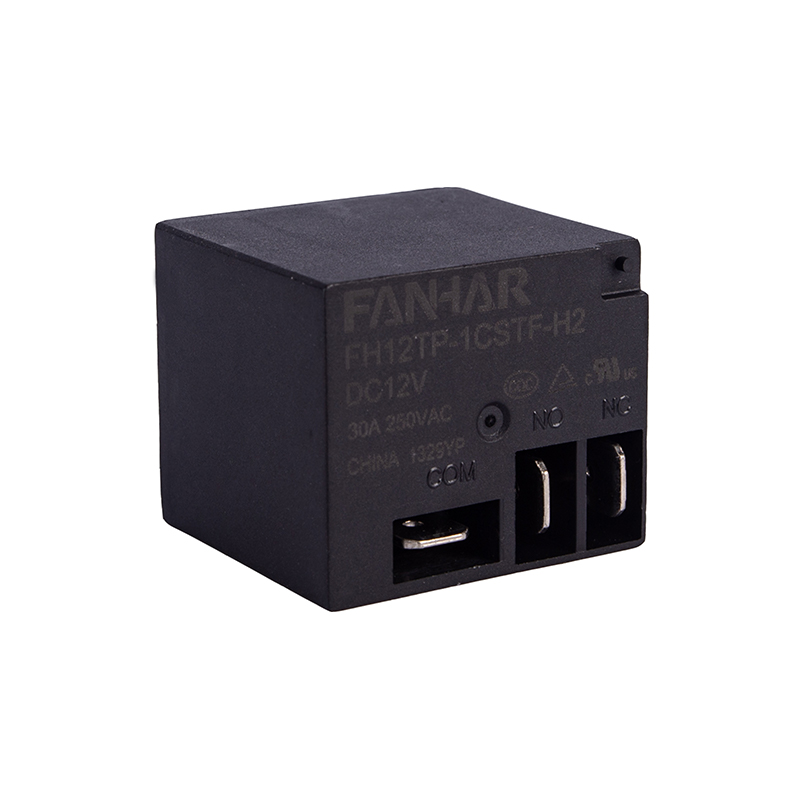

  • 快接端子同侧(H2)和异侧(H1)可供选择
  • 塑封型和防焊剂型可供选择
  • UL绝缘等级：F级
  • 外形尺寸：矮款(32.0*27.0*18.9)mm

                          高款(32.0*27.0*28.0)mm

  • 主要用途：工业控制、热水器
联系我们 下载
  • 产品参数
  • 产品应用
  • 产品简介
产品参数

规格

项目



触点参数

触点形式

1A、1B、1C

接触电阻(初始值)

≤100mΩ(6VDC 1A)

触点材料

AgNi、AgSnO2

额定负载

控制负载(阻性)

NO:30A  250VAC(标准品)  40A  250VAC

NC:20A  250VAC

最大切换电压

277VAC

最大切换电流

40A

最大切换容量

7500VA

最小容许负荷

5VDC 100mA

电气性能

绝缘电阻(初始值)

1000MΩ(500VDC)

介质耐电压

(初始值)

断开触点间

1500VAC,1分钟

触点与线圈间

2500VAC,1分钟

吸合时间

≤15ms

释放时间

≤10ms

机械性能

冲击

稳定性

98m/s2(10G)

强度

980m/s2(100G)

振动

10Hz～55Hz1.5mm双振幅

耐久性

机械

1×106次

电气(室温)

30A  250VAC                                    5×104次(ON/OFF=1s/9s)

40A  250VAC                                    2×104次(ON/OFF=1s/9s)

使用条件

环境温度

-40℃～85℃

湿度

5% to 90%

引出端方式

印刷板式

重量

约36g

封装方式

塑封型、防焊剂型
