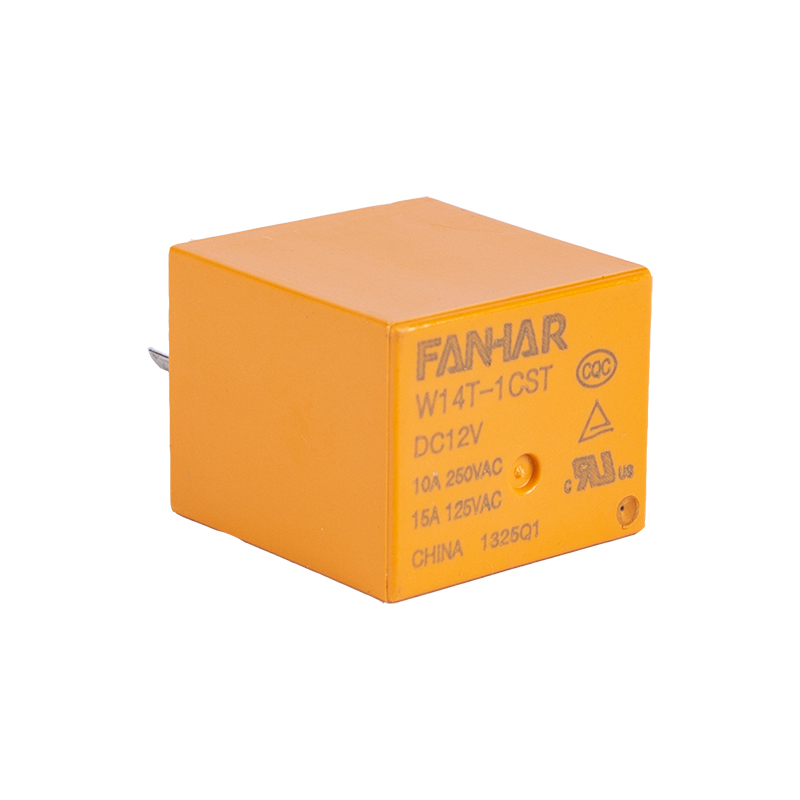

W14T 10A 15A 功率继电器 (通过UL、TUV、CQC认证)

W14T 10A 15A 功率继电器 (通过UL、TUV、CQC认证)

特性说明：

  • 15A触点切换能力
  • 可提供环境温度105℃的产品
  • UL绝缘等级：F级
  • 超小型、标准印制板引出脚
  • 外形尺寸：(20.0×16.2×20.5)mm
  • 主要用途：家用电器、智能家居
联系我们 下载
  • 产品参数
  • 产品应用
  • 产品简介
产品参数

规格

项目



触点参数

触点形式

1A、1C

接触电阻(初始值)

≤100mΩ(6VDC 1A)

触点材料

AgSnO2





额定负载



控制负载(阻性)

10A  250VAC/30VDC

15A  125VAC

最大切换电压

277VAC/30VDC

最大切换电流

15A

最大切换容量

2500VA/300W

最小容许负荷

5VDC 100mA

电气性能

绝缘电阻(初始值)

100MΩ(500VDC)

介质耐电压

(初始值)

断开触点间

750VAC,1分钟



触点与线圈间

1500VAC,1分钟

吸合时间

≤10ms

释放时间

≤5ms

机械性能

冲击

稳定性

98m/s2(10g)

强度

980m/s2(100g)

振动

10Hz～55Hz 1.5mm 双振幅

耐久性

机械

1×107次

电气(室温)

5A     250VAC/30VDC                              1×105次(ON/OFF=1s/9s)

10A    250VAC/30VDC                              5×104次(ON/OFF=1s/9s)

15A    125VAC                                     5×104次(ON/OFF=1s/9s)

1/2HP  120VAC(马达)                                3×104次(ON/OFF=1s/9s)

600W  120VAC(LED灯)                            2.5×104次(ON/OFF=1s/9s)

使用条件

环境温度

-40℃～85℃/105℃

湿度

5% to 90%

引出端方式

印刷板式

重量

约12.5g

封装方式

塑封型、防焊剂型
